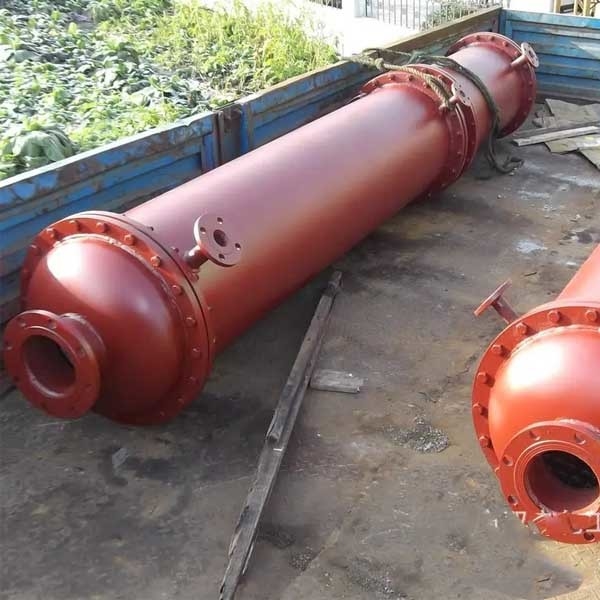

Pneumatische Shell And Tube Heat Exchanger U-vormige DN80

Het BladWarmtewisselaar van de lage Prijs Dubbele Buis en Condensatormachine

Beschrijving

De dubbel-buiswarmtewisselaar bestaat uit concentrische binnen en buitenbuizen. De hete en koude vloeistoffen vloeien door het hiaat tussen de binnenband en de huisvesting, gelijktijdig ruilend hitte. De binnenpijp wordt aangesloten in reeks aan de u-Pijp, en beide einden van het omhulsel worden verbonden aan de rechte pijp. De omhulselwarmtewisselaar heeft de voordelen van eenvoudige structuur, het snelle gebied van de hitteoverdracht, het gemakkelijke schoonmaken, geschikte demontage, geschikt stroomtarief en hoge hitteoverdracht.

Specificaties

ontwerp

Voor de dubbele warmtewisselaar van het buisblad, zijn er twee ontwerpconcepten: men is dat de dubbele warmtewisselaar van het buisblad aan absoluut verhindert zich het mengen van het middel tussen shell en de buis wordt gebruikt, en het om op de holte tussen de binnen en buitenbuisbladen wordt ontworpen worden geïnstalleerd. De afvoerkanaalklep wordt gebruikt voor dagelijkse observatie en lossing wanneer het binnenbandblad lekt, zodat het middel aan de shell kant effectief door de binnen en buiten twee-laag buisbladen wordt geïsoleerd. Dit is de belangrijkste reden om het dubbele structuurtype van het buisblad goed te keuren. Een andere denkt dat de dubbele warmtewisselaar van het buisblad in het geval kan worden gebruikt waar het middelgrote drukverschil tussen de buis en shell kanten groot is, en een middel wordt ontworpen aan de holte tussen de binnen en buitenbuisbladen worden toegevoegd om de druk van het middel tussen de buis en shell kanten te verminderen. Verschil. Dit is hetzelfde als de algemene enige warmtewisselaar van het buisblad, die niet kan zijn absoluut gewaarborgd om lekkage de opening van het buitenbuisblad te verhinderen. De isolatieholte tussen de dubbele buisbladen is het belangrijkste verschil van de structuur van de enige warmtewisselaar van het buisblad (zoals aangetoond in het cijfer, wordt de isolatieholte niet verbonden met de buiskant en de shell kant, en draagt niet de druk van het middel, maar draagt de mechanische lading en de hitte van het materiaal). Lading.

De lagercapaciteit van de isolatieholte hangt hoofdzakelijk van de afstand tussen de dubbele buisbladen af. Wanneer het vaste dubbele buisblad aan de SHELL-zij hydrostatische test wordt onderworpen, kan er lekkage zijn bij de verbinding tussen het binnenbandblad en de buis van de hitteuitwisseling. Daarom toen het bepalen van de afstand tussen de dubbele buisbladen vereiste de minimumruimte voor observatie en de lekopsporing moet worden overwogen
