25-200m3/H PSA PLC van de Zuurstofgenerator de Medische Installatie van het Ranggas

De Rangpsa van de hoge Zuiverheids Snelle Levering Medische Zuurstofgenerator

Beschrijving

PSA zuurstofgenerator: Nadat de ruwe lucht door de luchtcompressor onder druk wordt gezet, verwijdert het systeem van de luchtvoorbehandeling stevige onzuiverheden zoals olie en stof en het grootste deel van het gasachtige die water, en gaat de adsorptietoren in met zeoliet moleculaire zeef wordt uitgerust (ZMS), waar de stikstof, de kooldioxide en de waterdamp selectief door het adsorbens worden geadsorbeerd, en zuurstofpassen door de adsorptietoren, en de zuurstof is output als productgas.

Specificaties

structuur

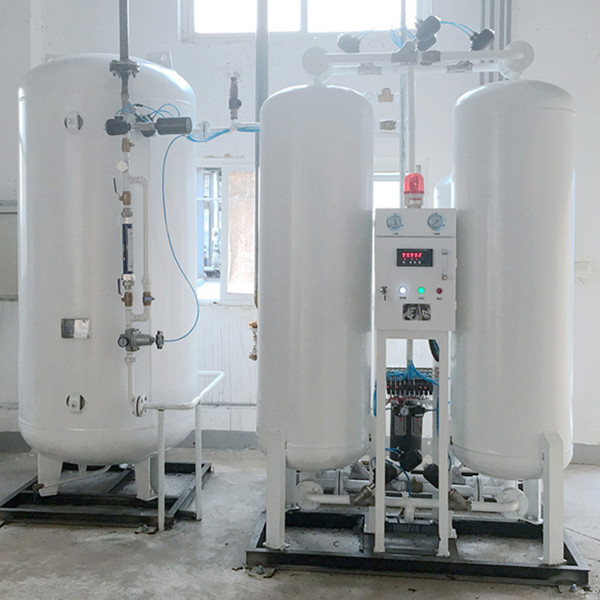

PSA het materiaal van de zuurstofproductie is hoofdzakelijk samengesteld uit luchtcompressor, koude droger, het ontvetten apparaat, adsorptiesysteem, de tank van de zuurstofbuffer en controlesysteem.

1. Luchtcompressor: De luchtcompressor verstrekt ruwe lucht voor het gehele systeem. Volgens de gasproductie van het van de de adsorptiezuurstof van de drukschommeling de productiemateriaal, wordt de luchtcompressor die aan de ontwerpvoorwaarden voldoet geselecteerd voor luchtlevering.

2. Koude droger: Nadat de luchtcompressor de grondstoffenlucht onder druk zet, gaat de samengeperste lucht van op hoge temperatuur en hoge druk de koude droger voor het koelen, het drogen en onzuiverheidsverwijdering in, en de samengeperste lucht van lage temperatuur en hoge druk wordt verkregen.

3. Ontvettend apparaat: Het het ontvetten apparaat verwijdert de oliemist in de samengeperste lucht bij lage temperatuur en hoge druk om de oliemist in de lucht te verhinderen het leven van de zeoliet moleculaire zeef te beïnvloeden.

4. Adsorptiesysteem: Het adsorptiesysteem bestaat uit twee die adsorptietorens met het adsorbens en de pijpleidingskleppen worden uitgerust van de zeoliet moleculaire zeef. De samengeperste lucht bij lage temperatuur en hoge druk gaat van de bodem van toren A. binnen. Wanneer het vloeien door de adsorbenslaag, de stikstof, de kooldioxide, de waterdamp, worden enz. in de lucht geadsorbeerd. De zuurstof wordt verzameld tot de bovenkant van de adsorptietoren door het adsorptiebed als output van het productgas. Tegelijkertijd, is de B-toren in de regeneratievoorwaarde. Wanneer de adsorptietoren voor adsorptie op het punt staat de adsorptieverzadiging, onder de aanpassing van het controlesysteem, lage temperatuur en hoge druk gaat de lucht te bereiken de B-toren aan beginadsorptie en zuurstofproductie in. De torens A en B nemen afwisselend draaien om het doel van ononderbroken zuurstofproductie te bereiken.

5. De tank van de zuurstofbuffer: sla productgas (zuurstof) op, en speel een rol in het regelen van de gehele reeks van materiaal.

6. Controlesysteem: De ingenieur voert het pre-geschreven klepcontroleprogramma in het PLC controlemechanisme in, past het openen en het sluiten van elke pneumatische klep door de solenoïdeklep aan, en realiseert de adsorptie en de regeneratie van het adsorptiesysteem binnen de bepaalde tijd.
